Kerzengehäuse Typ “D” und “DG”

Die Kerzengehäuse des Typs “D“ und “D-G“ von Putsch® sind Einzelanfertigungen, die sich bei der Herstellung entsprechend an den Vorgaben und Sonderwünschen der Kunden orientieren. Wenn Kerzengehäuse aus Serienproduktionen trotz zahlreicher Ausstattungsmerkmale und umfangreichem Zubehör nicht die Anforderungen erfüllen, sind Kerzengehäuse der Typen “D” und “D-G” die Lösung. Durch ihre Einzelfertigung sind Sonderwünsche wie große Rohrnennweiten (DN 150 und DN 200 des Typs “D”), Spezialgummierungen an der Innenstahloberfläche (Typ “D-G”) oder besondere Materialien für chemische Beständigkeit möglich.

Aufgrund der Einzelfertigung ist Putsch® sehr flexibel und konstruiert für die Kunden individuelle Kerzengehäuse, die sich z. B. an den Aufstellbedingungen wie Verrohrung, Bedienungshöhe oder Platzbedarf ausrichten. Die robusten, schweren und großen Filtergehäuse von den Typen “D” und “D-G” sind besonders für den langlebigen Betrieb konstruiert und werden auch unter extremen Umgebungsbedingungen erfolgreich eigesetzt, wie z.B. in Wüstengebieten oder in Küstenregionen mit salzhaltigem Meerwasser.

Beschreibung

Allgemeines / Hersteller Putsch®

Ein Edelstahlzylinder bildet den Grundkörper der Kerzengehäuse des Typs “D”, der durch eine präzise eingeschweißte Metallplatte in zwei Räume unterteilt ist. Die Metallplatte ist mit den Aufnahmen für alle marktüblichen Adapter P0 (DOE) für Filterkerzen ausgestattet. Der Eintritt der Flüssigkeit erfolgt über den seitlichen Anschluss am Zylinder des Kerzengehäuses. Der Austritt der Flüssigkeit erfolgt über einen Rohrbogen am Klöpperboden. Ein- und Austritt sind vom Kunden unter Beachtung der Behälterstatik in Höhe und Richtung frei wählbar.

Je nach Durchfluss der Flüssigkeit pro Zeit oder je nach geforderter Filterfläche stehen unterschiedliche Kerzengehäuse mit variabler Anzahl von Filterkerzen und für verschiedene Längen (bis zu 60“) zur Auswahl.

Die innere Oberfläche ist gebeizt und die äußere Oberfläche durch eine Lackschicht gegen Korrosion geschützt.

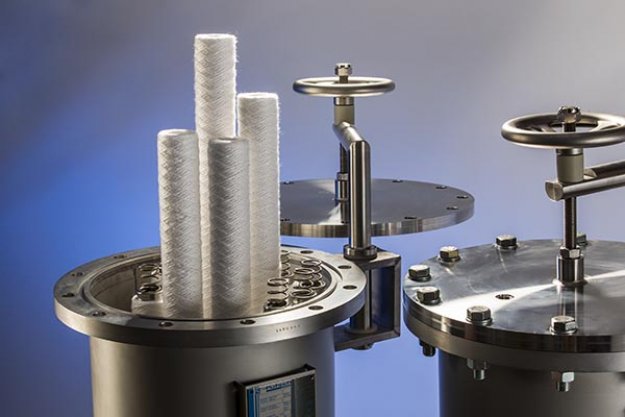

Eine andere Lösung ist das Anbringen eines Handrades mittels dessen der Betreiber den Deckel anheben und über den Schwenkarm zur Seite drücken kann. Sollte kein seitlicher Platz zum Schwenken vorhanden sein, kann der Gehäusedeckel mit einem Balancierscharnier ausgestattet werden, so dass er sich mit geringem Kraftaufwand nach oben öffnen lässt.

Füße / Aufstellung / Montage

Zum sicheren Aufstellen werden am Klöpperboden massive Füße angeschweißt. Die Positionierung der Füße legt Putsch® unter Beachtung der Verrohrung und der Statik in Absprache mit dem Kunden bei der Planung der Einzelkonstruktion fest. Auf Wunsch werden Pratzen anstelle der Füße angebracht, wenn das Kerzengehäuse hängend angebracht werden soll.

Anschlüsse

Für den seitlichen Eintritt und den Rohrbogen als Austritt sind Flansche in allen Nennweiten entsprechend der Größe des Filtergehäuses und den räumlichen Bedingungen am späteren Einsatzort verfügbar. Zusätzliche Flansche zum Be- und Entlüften des Kerzengehäuses am Deckel oder als Austritt zur Entleerung oder Probenahme sind in der Planungsphase möglich (vor dem Beizen, Lackieren oder Gummieren).

Adapter der Filterkerzen

Kerzengehäuse Typ “D”

Die Kerzengehäuse Typ “D” sind standardmäßig für beidseitig offene Filterkerzen (Adapter P0, DOE) ausgestattet. Zur Platzierung der Filterkerzen auf die Aufnahmekappen dienen die eingesteckten Führungsstangen im Inneren des Kerzengehäuses.

Über die mitgelieferten Federn mit Abdichtkappen werden die Filterkerzen auf die untere und obere Abdichtkante gedrückt, so dass eine Abdichtung an den Enden der Filterkerzen erfolgt.

Der Ein- und Ausbau der Filterkerzen erfolgt mit dieser Technik einfach, schnell und sicher.

Die Kerzengehäuse des Typs “D” sind ebenso für den Einsatz von Filterkerzen mit dem Adapter P8 geeignet.

Der Gehäusedeckel ist maßlich so angepasst, dass die Filterkerzen trotz Druckstößen nicht aus den Aufnahmekappen gedrückt werden können, so dass eine einwandfreie Abdichtung an den Adaptern der Filterkerzen erfolgt.

Kerzengehäuse Typ “D-G”

Der Einbau der Filterkerzen mit Adapter P0 (DOE) in das Kerzengehäuse des Typs “D-G” entspricht grundsätzlich dem Einbau wie beim Kerzengehäuse vom Typ “D”. Die Besonderheit sind die eingeschraubten Filterkerzenhalterungen, über welche die Filterkerzen darüber geschoben und abgedichtete werden. Das obere Ende der Filterkerzen wird mit einer Knebelmutter aus Polypropylen verschlossen. Die Filterkerze dichtet durch handfestes Andrücken der Enden in die Schneidkanten ab. Der einfache und bequeme Ausbau erfolgt in umgekehrter Reihenfolge.

Dokumente

Jedes Kerzengehäuse der Typen “D” und “D-G” wird mit einer Konformitätserklärung für Druckbehälter (gem. Regelwerk) ausgeliefert und jedes Kerzengehäuse ist individuell zur eindeutigen Identifikation gekennzeichnet. Zu jedem Kerzengehäuse steht eine Bedienungsanleitung zur Verfügung, die unter anderem die Montage beschreibt sowie eine Ersatzteilliste und Hinweise zu Wartung und Pflege umfasst.

Bei abnahmepflichtigen Gehäusen wird eine Druckprüfung durch den Technischen Überwachungsverein (TÜV) vorgenommen und eine entsprechende Dokumentation mitgeliefert. Nach den Einsatzbedingungen macht Putsch® das CE-Kennzeichen auf das Kesselschild.

Zubehör

Zubehör

Zum komfortablen Betreiben bietet Putsch® das passende Zubehör an.

Differenzdruckmanometer

Die Filtergehäuse der Typen “D” und “D-G” können mit einem Differenzdruckmanometer (komplett verrohrt und damit betriebsfertig) ausgeliefert werden. Über elektrische Kontakte des Differenzdruckmanometers kann der Betreiber analoge Messsignale für eine Fernüberwachung bekommen.

Absperrungen oder Entleerungshähne

Technische Daten

Technische DatenKerzengehäuse “D” und “D-G”
Material Gehäuse (Zylinder)Edelstahl Werkstoff- Nr.1.4301, 1.4404 oder 1.4571
Material DichtungNBR, FPM, EPDM oder FEP (ausgenommen Entleerung und Be-/Entlüftungsdichtung, hier PTFE)
Oberfläche innengebeizt*
Oberfläche außengebeizt oder lackiert**
Eintritt / AustrittFlansche
EntlüftungInnengewinde oder Flansche
EntleerungInnengewinde oder Flansche
max. Betriebstemperatur/-druck80 °C bei max. 10 bar mit Flüssigkeiten der Gruppe 2***
Länge der Filterkerzen9 ¾“ bzw. 40″
Anzahl Filterkerzenje nach Verwendung (max. 300)
AdapterP0(DOE) und P8

Auslegung nach DGRL 2014/68/EU, Art. 4 Abs. (3), gute Ingenieurpraxis für Flüssigkeiten der Gruppe 2. Für weitere Flüssigkeiten oder Anwendungen auf Anfrage.

Der Durchfluss der Flüssigkeit pro Zeit ist abhängig von den eingesetzten Filterkerzen, den Rohrweiten & den Einsatzbedingungen.

* Anmerkung a: Beim Typ “D-G” ist die Oberfläche innen gummiert
** Anmerkung b: Beim Typ “D-G” ist die Oberfläche außen zum Schutz gegen Korrosion lackiert
*** Anmerkung c: Die maximale Betriebstemperatur wird je nach Verwendungszweck bei Anfragen nach der Auslegung im Angebot u. U. geändert angegeben.
