Gewickelte Filterkerzen

Seit vielen Jahrzehnten stellt Putsch® gewickelte Filterkerzen her. Die Produktion findet im deutschen Stammwerk in Hagen und unter hohen Qualitätsansprüchen statt.

Neben dem schnellen Lieferservice bietet Putsch® seinen Kunden ebenso Flexibilität bezüglich ihrer Sonderwünsche.

Die gewickelten Filterkerzen sind häufig in der Lebensmitteltechnik eingesetzt, aber auch für galvanische Bäder, Chemikalien und Wasser. Die Einsatzmöglichkeiten sind vielseitig.

Beschreibung

Allgemeines / Hersteller Putsch®

Im Stammwerk Hagen, mitten in Deutschland und Herzen von Europa, hat sich die Wickeltechnologie und mit ihr die Produktion wirksamer Filtermedien über mehrere Jahrzehnte im wahrsten Sinne des Wortes „entwickelt“. Heute ist Putsch® führend für gewickelte Filterkerzen mit speziellen Filtergarnen und fertigt mit bester Filterwirkung, die auf der besonderen Filtermatrix und der Faserauswahl basiert.
Jede Wickelmaschine resultiert aus einer Eigenentwicklung und produziert einzigartig jede gewickelte Filterkerze. Die langjährigen, erfahrenen Mitarbeiter bedienen die Spulmaschinen und überwachen den Herstellungsprozess jeder Filterkerze. Trotz der großen Typenvielzahl und den vielen Aufträgen sind die Mitarbeiter in der Lage, auch kurzfristige Kundenwünsche zu erfüllen und die Lieferzeiten äußerst kurz zu halten, wenn eine Type nicht auf Lager sein sollte.

Beste Qualität, hohe Flexibilität und schnelle Lieferung sind Leitgedanken von Putsch® mit denen wir bis heute bereits viele Kunden überzeugt haben und in Zukunft noch viele neue Kunden überzeugen wollen!

Filtermedien

Das Filtermedium der gewickelten Filterkerzen ist das Garn. Es bestimmt die Filterwirkung und die Menge an Schmutzaufnahme. Putsch® hat die größte Auswahl an Filtergarnen, die nur von langjährigen Lieferanten stammen und nach textiltechnischen Eigenschaften definiert sind.

Unter der Berücksichtigung von chemischen und thermischen Vorgaben oder bestimmten Verordnungen kommen je nach Einsatzgebiet des Filters verschiedenste Garne zum Einsatz:
– Polypropylen – Streichgarne (Standard)
– DREF
– Rotorgarne
– Flyerdochtgarne
– Hochdruckgewaschenes Garn
– Baumwolle
– Glasfaser
– Viskose
– Nylon®
– Polyester
– Spleisfasergarn aus Polypropylen, d. h. ein thermisch fixiertes Polypropylen-Garn

Für Filteranwendungen unter 90 °C sind Filtergarne aus Polypropylen am weitesten verbreitet, weil diese besonders wirtschaftlich und chemisch sehr beständig sind und zudem leicht entsorgt werden können. Doch selbst bei Polypropylen-Filtergarnen kommt es durch unterschiedliche Spinnverfahren zu deutlichen Qualitätsunterschieden, da sich diese auf die Filtereigenschaften auswirken. Das Putsch® Streichgarn wird von unseren Kunden als das beste Filtergarn mit der höchsten Filterwirkung und Einsatzdauer bewertet.

Wickeltechnologie

Das Filtergarn ist quasi der Rohstoff der gewickelten Filterkerzen und bestimmt ganz besonders die Filtereigenschaften. Durch die passende Wickeltechnologie wird die Filterwirkung und -standzeit erhöht. Die Putsch® Mitarbeiter an den Spulmaschinen schaffen eine besonders präzise und gleichmäßige Wicklung und somit eine optimale Tiefenfilterwirkung; diese Tiefenfilterwirkung und die homogene Filtermatrix entscheiden über die Effektivität und Standzeit der Filterkerzen.

Die gewickelten Filterkerzen funktionieren immer gleich gut und bringen immer das gleiche Filterergebnis – auch bei besonders langem Einsatz.

Jahrzehntelange Erfahrungen in der Wickeltechnologie haben dazu geführt, dass es Putsch® als Produzent von gewickelten Filterkerzen gelingt, eine abgestufte Filtermatrix beim Spulprozess zu erzeugen. Als Folge sammeln sich größere Partikel aus der Flüssigkeit beim Filtern an den äußeren Wickellagen während kleinere Partikel erst in der Tiefe zurückgehalten werden. Das verlängert die Standzeit des Filters deutlich und reduziert die Betriebskosten, da der Schmutz bei einfacher, nicht abgestufter Wickelmatrix bereits nach kurzer Dauer die gewickelte Filterkerze an der Anströmseite verblocken würde.

Stützkerne

Die hochwertigen Filtergarne werden auf Stützkernen aus Polypropylen oder Edelstahl aufgespult.

Je nach Temperatur, Differenzdruck bzw. Chemikalien wird das geeignete Material ausgewählt. Die filtrierte Flüssigkeit soll ungehindert den Stützkern passieren können, ohne dessen mechanische Stabilität zu beeinträchtigen – also im Idealfall ohne Druckverlust!

Bei Putsch® Filterkerzen ist die Lochung der Stützkerne optimal auf den Durchfluss der filtrierten Flüssigkeit abgestimmt. Ein weiterer Vorteil gegenüber vielen Mitbewerbern.

Stützkerne können zum zusätzlichen Schutz mit einer dichten Vliesabdeckung spiralförmig umwickelt werden. Beim Vliesmaterial kann zwischen Polypropylen, Glasfaser oder Baumwolle gewählt werden – je nach Filtergarn und Einsatzgebiet.

Sonderanfertigungen – maßgeschneidert

Durch jahrzehntelange Firmengeschichte und durch das sehr breite Kundenspektrum bietet Putsch® bereits standardmäßig hunderte verschiedene Ausführungen seiner Filterkerzen an. Dennoch begegnen wir regelmäßig Kunden mit Sonderwünschen bezüglich Länge, Außendurchmesser oder besonderer Wickelmatrix. Diesen Herausforderungen stellt sich das innovative Putsch®-Team gerne und erarbeitet im Dialog kundenorientierte Lösungen!

Die flexiblen Spulmaschinen lassen sich schnell den Anforderungen anpassen und schaffen so neue Produkte für neue Ideen.
Die Maschinen können stufenlos für gewickelte Filterkerzen in verschiedenen Längen von 78 mm bis 2000 mm und Außendurchmesser von 45 mm bis 120 mm eingerichtet werden.

Zertifikate

Die gewickelten Filterkerzen von Putsch® sind für den Lebensmittelkontakt uneingeschränkt geeignet. Alle Komponenten sind mit den Bestimmungen der Food and Drug Administration (FDA) konform.

Für den Einsatz in der Elektronik- und Oberflächenindustrie werden die Auflagen nach RoHS erfüllt.

Bei Beschichtungssystemen von Lacken u.a. dürfen keine adhäsionsstörende Bestandteile wie z. B. Silikone eingesetzt werden. Alle diesbezüglichen Auflagen werden ebenso erfüllt.

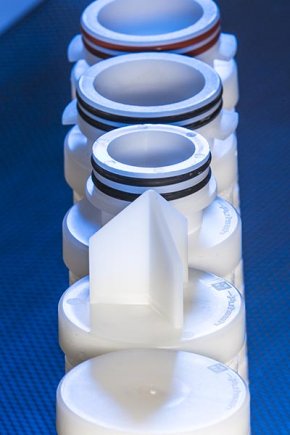

Adapter

Putsch® liefert die gewickelten Filterkerzen mit den marktüblichen Adaptern aus. Je nach verwendetem Kerzengehäuse stehen die passenden Adapter P0 (DOE), P7, P8 und M0 zur Auswahl.

Die Kappen der Adapter sind aus Polypropylen. Das Haftvermögen der Filterkerzen und der Adapterkappen wird durch ein geschmolzenes Polypropylengranulat gewährleistet – es werden keine Kleber oder Fremdstoffe verwendet!

Bei bestimmten Adaptern sind O-Ringe zur Abdichtung in verschiedenen Materialien erhältlich: Silikon, NBR, FPM, EPDM bei Adaptern

Qualitätskontrolle

Obwohl der Aufbau von gewickelten Filterkerzen vordergründig einfach erscheint und diese maschinell hergestellt werden, ist die Einhaltung der hohen Qualitätsansprüche nur durch ständige Kontrollen zu gewährleisten:

– Kreuzspulmuster
– Garnspannung
– Optische Reinheit
– Gleichmäßigkeit
– Maßhaltigkeit
– Zugspannung

müssen sich immer innerhalb der vorgegebenen Parameter bewegen. Die Qualitätssicherung fängt bei Putsch® bereits bei der Lieferung der Rohmaterialien an. Nur langjährige und bewährte Lieferanten sind bei Putsch® für die einzelnen Komponenten zugelassen. Jeder Zulieferer hat Putsch® Einblicke in seine Lieferantenketten gewährt, die Herstell- oder Verarbeitungsprozesse vorgeführt sowie prüfende Fragen zu seiner Qualitätssicherung adäquat beantwortet. Putsch® setzt nur Komponenten ein, die aus einer festen und überprüfbaren Lieferantenkette stammen und verwendet nur Originalwaren – keine aufbereiteten oder recyclete Materialien. Dafür verbürgen wir uns!

Informationsmaterial

Informationsmaterial

Bestellen Sie jetzt kostenfrei das Informationsmaterial zu Putsch® gewickelten Filterkerzen oder laden Sie es direkt hier herunter.

PDF, 2.6 MB

Technische Daten

Technische DatenGewickelte Filterkerzen
Material Garnegewaschenes Polypropylen, hochdruckgewaschenes Polypropylen, Baumwolle/Viskose, Glasfaser, Polyester, Nylon®
Material StützkernePolypropylen oder Edelstahl
Filterfeinheiten (Standard)0,5 µm – 600 µm
Länge der Filterkerzen (Standard)127 mm, 250 mm, 500 mm, 750 mm, 1000 mm sowie 5“ , 10“, 20“, 30“, 40“
Innendurchmesserca. 27 mm oder customized
Außendurchmesser64 mm oder customized
Anwendungsbeispielegalvanische Bäder, Getränke & Lebensmittel, Kühlwasser, Chemie

Empfohlener Filterwechsel bei max. 2 bar Differenzdruck.

Produktprogramm Filterkerzen

Gewickelte Filterkerzen

Putsch® bietet eine riesige Auswahl an gewickelten Filterkerzen in vielen Größen, Ausführungen, Materialien und Wickelmustern.

Tiefen-Filterkerzen Typ “HP”

Bei den Tiefen-Filterkerzen des Typs “HP“ von Putsch® handelt es sich um spezielle Tiefenfilter auf Polypropylenbasis, die für ihre besonders langen Standzeiten bekannt sind.

Tiefen-Filterkerzen Typ “CX”

Die Tiefen-Filterkerze des Typs “CX” ist ein 3D-Absolutfilter für Kunden mit sehr hohen Reinheitsansprüchen.

Plissierte Tiefen-Filterkerzen Typ “K11”

Die Putsch® Tiefen-Filterkerzen des Typs “K11” mit ihrer Mikro-Polypropylen Filtermatrix gelten als besonders effektiv und sind besonders für die Filterung von Feinstpartikeln geeignet.

Membran-Filterkerzen Typ “K01”

Putsch® Membran-Filterkerzen des Typs “K01″“ nutzen eine Polyethersulfon-Membran, filtern Feinstpartikel bis hin zu Bakterien und haben besondere Adsorptionseigenschaften.

Kunststoffgewebe-Filterkerzen Typ “PGP”

Die Kunststoffgewebe-Filterkerze Typ “PGP”“ ist eine vielseitige wiederverwendbare Filterkerze aus Polypropylen-Gewebe, die schnell umrüstbar und leicht zu reinigen ist.

Metallgewebe-Filterkerzen Typ “MGG” + “MGP”

Putsch® Metallgewebe-Filterkerzen der Typen “MGG“ und “MGP“ sind spezielle Kerzenfilter aus Edelstahl für den Betrieb bei hohen Temperaturen oder mit bestimmten Chemikalien.

Aktivkohle-Filterkerzen Typ “PA-G”

Putsch® Aktivkohle-Filterkerzen des Typs “PA-G” sind mit dampfaktivierten Steinkohle-Pellets ausgerüstet und besonders für stark belastete Flüssigkeiten ausgelegt. Durch die Schüttform ist keine Verblockung der Aktivkohleoberfläche durch groben Schmutz möglich und die Einsatzdauer ist extrem lang.

Aktivkohle-Filterkerzen Typ “EPS”

Putsch® Aktivkohle-Filterkerzen des Typs “EPS”“ werden mit aktivierter Kokosnusskohle hergestellt. Der Aktivkohleblock hat eine homogene Schicht mit konstanten Adsorptionseigenschaften. Neben Anwendungen in Flüssigkeiten sind diese Filterkerzen ebenso für Luft- und Gasreinigung geeignet.

Aktivkohle-Filterkerzen Typ “GAC”

Putsch® Aktivkohle-Filterkerzen des Typs “GAC” sind mit aktivierter Kokosnusskohle als Granulat ausgerüstet und für niedrige Staudrücke und somit lange Standzeiten ausgelegt. Durch die besondere Bauweise wird die gesamte Schüttung von der Flüssigkeit durchflossen, so dass lange Kontaktzeiten die Adsoprtionswirkung erhöhen.

FilterkerzenTyp “Pro”

Die Putsch® Filterkerze des Typs “PRO” ist ein Kerzenfilter auf Basis von phenolharzgebundenen Acrylfasern, der für die besonderen Ansprüche der Farb- und Lackfiltration entwickelt wurde.
