Das Putsch® Beutelgehäuse des Typs “BS” Gr. 1 und Gr. 2 ist ein Filtergehäuse aus Edelstahl, bei dem ein besonderes Augenmerk auf die Wirtschaftlichkeit gelegt wurde, ohne dass dadurch Primärfunktion und Betrieb eingeschränkt wären. Die praktischen und einfachen Beutelgehäuse sind eine Kombination aus einer Schweißkonstruktion und der günstigeren Gussfertigung. Die Putsch® Konstrukteure haben sich auf die wesentlichen Aufgaben eines Filtergehäuses konzentriert, so dass die Optionen eingeschränkt sind.

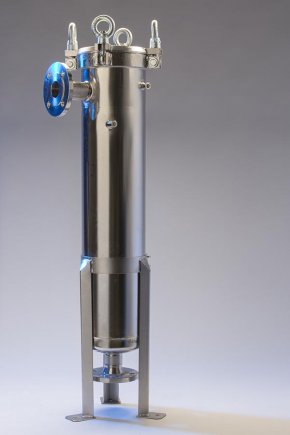

Die Beutelgehäuse Typ “BS” Gr. 1 und Gr. 2 bestehen aus einem Zylinder mit Deckel (Gussedelstahl) und Stützkorb (Lochblech) und dienen zur Aufnahme eines Filterbeutels.
Diese Filtergehäuse gibt es in zwei Längen für die entsprechenden Filterbeutel der Größe 1 und Größe 2.
Das Ausgangsmaterial ist Edelstahl, zum Teil gewalzt und teilweise gegossen. Die Gussteile wie der Deckel und der obere Bereich des Zylinders stammen aus einer Serienproduktion.
In diesen zylindrischen Druckbehälter ist eine Stützkorbauflage eingeschweißt.
Über eine gelochte Andruckplatte wird der Filterbeutel angedrückt und abgedichtet.
Der Filterkorb besteht aus einem gezogenem Lochblech, das eine glatte elektropolierte Oberfläche hat.
Der Filterbeutel bekommt die notwendige Abstützung und kann nicht platzen. Das Lochblech ist nicht scharfkantig und die Längsnaht eben, so dass die Filterbeutel nicht am Stützkorb hängen bleiben oder einreißen können.

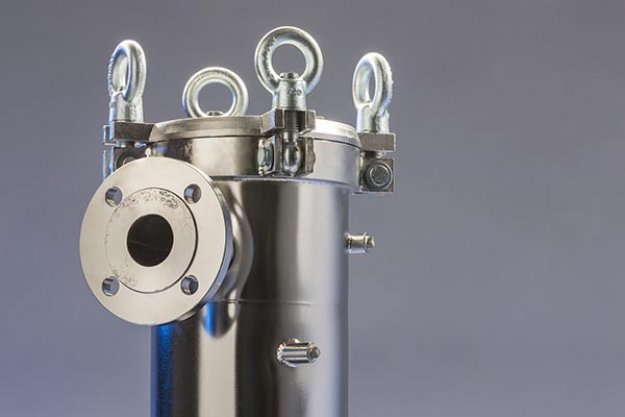

Der massive Deckel ist geflanscht und wird mit vier praktischen Augenschrauben verschlossen. Die Augenklappschrauben mit Ringmuttern sind stahlverzinkt und gegen Korrosion geschützt. Nach dem Lösen werden die Verschraubungen herunter geklappt und bleiben dort bis sie zum Verschließen wieder gebraucht werden.

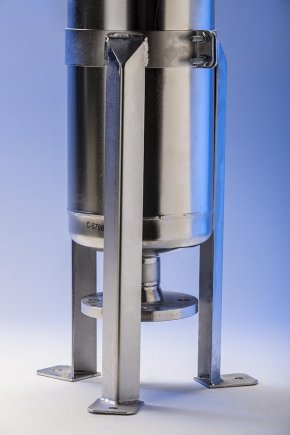

Zum Aufstellen ist ein höhenverstellbares Fußgestell um den Zylinder geklammert. Das Fußgestell macht es möglich, das Beutelgehäuse in der Höhe zu verstellen. Gleichzeitig bietet es den Vorteil, dass die Fußstellung bzw. der Eintritt radial anpassbar ist. Bei der Montage kann der Monteur vor Ort leicht die Verrohrung vornehmen. Zur Bodenbefestigung ist an jedem Fuß eine Bodenlasche mit einer Bohrung angebracht.
Die Standardausführung wird mit einem 2“-Innengewinde Ein- und Austritt oder wahlweise mit Flansch NW 80 ausgeliefert.
Der Austritt ist an der tiefsten Stelle im Klöpperboden angeschweißt, so dass keine Muffe zur Entleerung angebracht ist.
Die Be- und Entlüftung erfolgt über die Muffe am Deckel. Hier kann ebenso ein Manometer für den Vordruck eingeschraubt werden.
Die Filterbeutel aller bekannten Hersteller der Größen 1 bzw. 2 passen sowohl vom Durchmesser als auch vom Abdichtrand der Filterbeutel in diese Beutelgehäuse.
Größe 1:
Länge: ca. 435 mm
Ø (Kragen): 180 mm
Beuteloberfläche: 2500 cm2
Größe 2:
Länge: ca. 810 mm
Ø (Kragen): 180 mm
Beuteloberfläche: 5000 cm2
Die Beutelgehäuse sind Druckbehälter im Sinne der einschlägigen Verordnungen und eine entsprechende Dokumentation steht zur Verfügung.
Technische Daten | Beutelgehäuse “BS” Gr. 1 und Gr. 2 |
---|---|
Material Gehäuse (Zylinder, Deckel, Klöpperboden) | Edelstahl Werkstoff-Nr. 1.4301 oder 1.4401 (Option) |
Material Bolzenschrauben | Stahl, verzinkt |
Material Stützkorb | Lochblech Edelstahl Werkstoff-Nr. 1.4301 |
Material Augenklappschrauben | Stahl, verzinkt |
Material Dichtung | NBR (Standard), FPM, EPDM |
Oberfläche innen | gebeizt |
Oberfläche außen | gebeizt |
Eintritt / Austritt | Flansch DN 50 oder DN 80 |
Entlüftung | Innengewinde 1/4″ |
Anzahl Beutel | 1 |
max. Betriebstemperatur / -druck | 80 °C bei max.10 bar |
Beutelgröße | 1 oder 2 |
Deckelverschluss | Augenklappschrauben |
Leervolumen | 16 l (Größe 1) bzw. 27 l (Größe 2) |
Leergewicht | 24 kg (Größe1) bzw. 27 kg (Größe2) |
Anwendungsbeispiele | Wasser, Abwasser, Entfettungsbäder, Lösungsmittel, Chemie |
Auslegung nach DGRL 2014/68/EU, Art. 4 Abs. (3), gute Ingenieurpraxis für Flüssigkeiten der Gruppe 2.
Der Durchfluss der Flüssigkeit pro Zeit ist abhängig von den eingesetzten Filterbeuteln, den Rohrweiten und den Einsatzbedingungen.
